Як правильно підключити стабілізатор напруги Укртехнологія: схема, нюанси та поради

Стабілізатор напруги — це не просто прилад, а основа безпеки всієї електромережі у вашому домі. Він захищає техніку від перепадів напруги, але тільки за умови правильного монтажу.

Неправильне підключення може звести нанівець всі переваги навіть дорогого обладнання. Тому важливо знати базові правила та дотримуватись перевіреної схеми.

Правильне місце встановлення

Стабілізатор встановлюється після електролічильника, щоб контролювати всю мережу.

Правильна послідовність підключення:

Ввідна мережа → Лічильник → Стабілізатор → Розводка по будинку

У такій схемі всі електроприлади отримують стабільну напругу, що значно знижує ризик поломок.

Основні клеми стабілізатора

У більшості моделей передбачені стандартні контакти:

L IN — вхідна фаза;
L OUT — вихід на споживачів;
N — нульовий провід.

Контактна група закрита кришкою для захисту від випадкового дотику.

Як не переплутати фазу та нуль

Перед підключенням обов’язково перевірте проводку за допомогою індикатора або тестера.

Неправильне визначення фази може призвести до некоректної роботи або пошкодження стабілізатора.

Підготовка до монтажу

Перед початком робіт:

повністю вимкніть живлення;
відключіть автомати на вводі;
переконайтесь у відсутності напруги.

Це базові правила безпеки, які не можна ігнорувати.

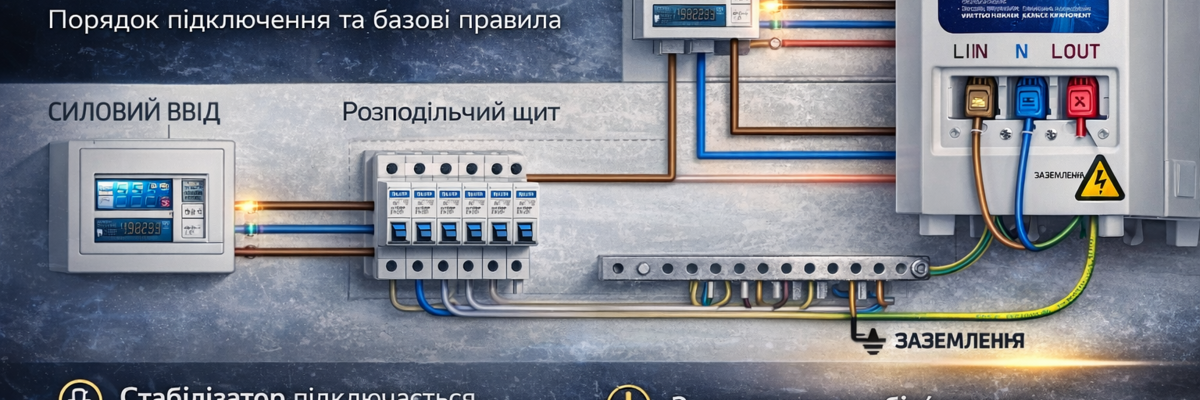

Схема підключення стабілізатора

Підключення виконується за наступною логікою:

Розривається фазний провід після лічильника.
Фаза підключається до клеми L IN.
З виходу L OUT подається живлення в будинок.
Нуль підключається до відповідної клеми N.

Нульовий провід можна не розривати — це допустимо.

Навіщо два контакти для нуля

У деяких стабілізаторах передбачено дві клеми N. Вони електрично з’єднані між собою і виконують допоміжну функцію:

спрощують монтаж;
зручні при використанні товстих кабелів;
дозволяють розділити вхід і вихід.

Використання обох — не обов’язкове.

Який кабель використовувати

Важливо правильно підібрати переріз проводу відповідно до потужності стабілізатора:

Потужність	Рекомендований кабель
до 5 кВт	4 мм²
до 10 кВт	6 мм²
до 15 кВт	10 мм²

Головне правило: кабель не повинен бути тоншим, ніж у вашій основній проводці.

Заземлення — обов’язковий елемент

Для безпечної роботи стабілізатора необхідно виконати заземлення корпусу.

використовуйте провід відповідного перерізу;
підключайте до контуру заземлення;
не пропускайте цей етап.

Це захищає як техніку, так і людей.

Порада від спеціаліста

Якщо ви не маєте досвіду роботи з електрикою — краще не ризикувати. Професійне підключення займає небагато часу, але гарантує правильну та безпечну роботу системи.

Висновок

Стабілізатор напруги Укртехнологія працює максимально ефективно лише при правильному підключенні. Дотримання схеми, правильний вибір кабелю та наявність заземлення — основа довговічності та безпеки.
