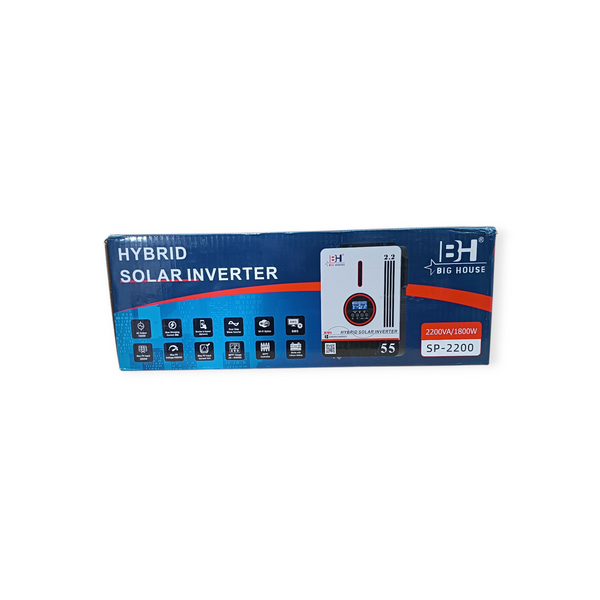

Гибридный инвертор Big House SP-2200 12 В, 2200 ВА / 1800 Вт с MPPT 80 А
Big House SP-2200 превращает аккумулятор, электросеть и солнечные панели в единую систему резервного электроснабжения. Модель подойдёт для дома, квартиры, небольшого офиса, магазина, мастерской или дачи, где необходимо сохранить работу отопления, освещения, интернета, видеонаблюдения и другой важной техники во время отключений.
Инвертор выдаёт 1800 Вт активной мощности и 2200 ВА полной мощности. Кратковременная перегрузочная способность достигает 4400 ВА. На выходе формируется напряжение 230 В с чистой синусоидой, подходящей для газовых котлов, циркуляционных насосов, холодильников, компьютерной техники и чувствительной электроники.
Встроенный высоковольтный MPPT-контроллер позволяет подключить солнечный массив мощностью до 2000 Вт, а сетевое зарядное устройство — восстанавливать заряд аккумулятора от обычной электросети. Источники питания используются автоматически в соответствии с выбранными настройками и приоритетами.
Что получает владелец Big House SP-2200
- Резерв мощностью 1800 Вт. Можно организовать питание нескольких необходимых приборов при условии правильного расчёта общей нагрузки.
- Чистую синусоиду. Подключённое оборудование получает корректную форму напряжения без ступенчатой аппроксимации.
- Кратковременную пиковую мощность 4400 ВА. Инвертор способен выдерживать непродолжительное повышение потребления при запуске совместимого оборудования.
- Работу с аккумуляторной системой 12 В. Внешняя батарея выбирается отдельно с учётом требуемой автономности и максимального тока разряда.
- MPPT-контроллер 80 А. Солнечная энергия эффективно используется для зарядки аккумулятора.
- Солнечный вход до 2000 Вт. Поддерживается высоковольтный массив с рабочим диапазоном MPPT от 55 до 450 В DC.
- Зарядку от сети до 60 А. Заводское значение зарядного тока составляет 30 А, максимальное — 60 А.
- Быстрое переключение. В режиме для компьютерной техники время перехода составляет около 10 мс, для бытовых приборов — до 20 мс.

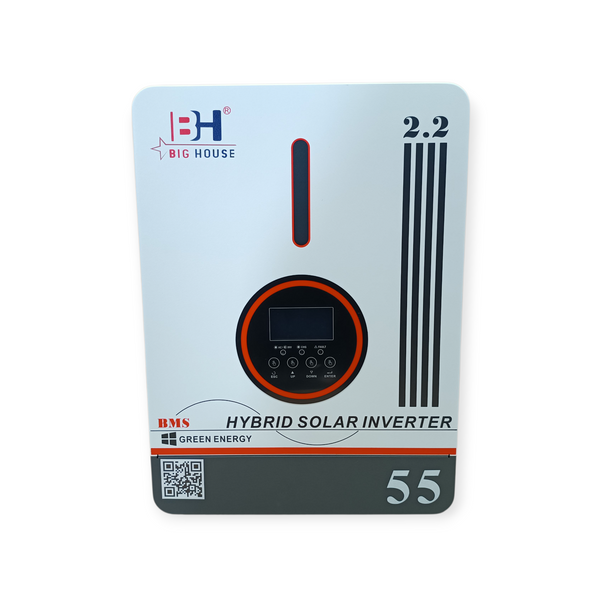

- LCD-дисплей. На экране отображаются основные параметры электросети, батареи, нагрузки и солнечного входа.
- Поддержку литиевых батарей и BMS. Для связи с совместимой системой управления аккумулятором предусмотрен интерфейс RS485.

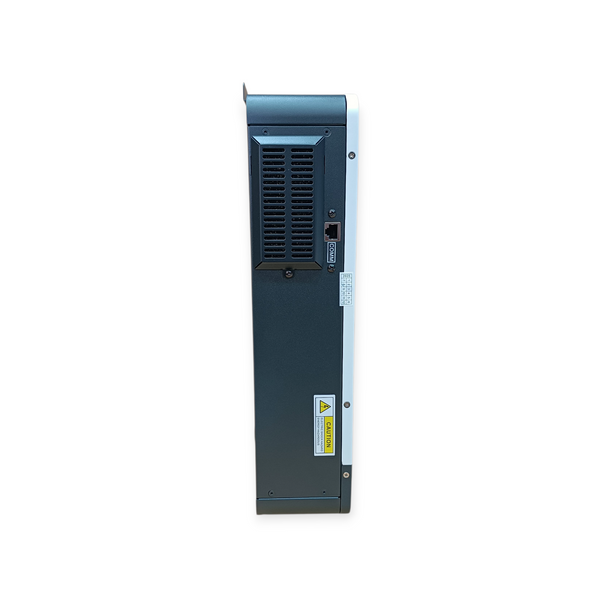

- Возможность удалённого контроля. Доступны интерфейсы RS485/RS232, а Wi-Fi-мониторинг может подключаться опционально.
Три источника энергии в одной системе
Big House SP-2200 может использовать электричество из трёх источников:
- центральной электросети 230 В;
- внешнего аккумулятора 12 В;
- солнечных панелей.
При наличии сети инвертор может передавать питание потребителям и заряжать аккумулятор. Когда напряжение пропадает, нагрузка переводится на батарею. Если подключён солнечный массив, его энергия используется MPPT-контроллером для зарядки аккумуляторной системы.
Для входной сети предусмотрено два выбираемых диапазона. Режим 170–280 В предназначен для компьютерной и чувствительной техники, а диапазон 90–280 В — для бытовых потребителей, допускающих более значительные колебания напряжения.
Какие приборы можно питать от SP-2200
При правильно рассчитанной нагрузке инвертор подойдёт для:
- газового котла и управляющей автоматики;
- циркуляционного насоса системы отопления;
- холодильника или морозильной камеры;
- роутера, модема и сетевого коммутатора;
- ноутбука, компьютера, монитора и телевизора;
- камер видеонаблюдения и регистратора;
- сигнализации и системы контроля доступа;
- энергоэффективного освещения;
- кассового, торгового и телекоммуникационного оборудования.
Номинальная мощность всех одновременно подключённых приборов не должна превышать 1800 Вт. Для постоянной эксплуатации разумно оставлять запас не менее 20–30%, особенно при наличии холодильника, насоса или другого оборудования с электродвигателем.
Заявленные 4400 ВА являются кратковременной перегрузочной способностью, а не мощностью для продолжительной работы. Возможность запуска конкретного двигателя необходимо оценивать по его пусковому току.

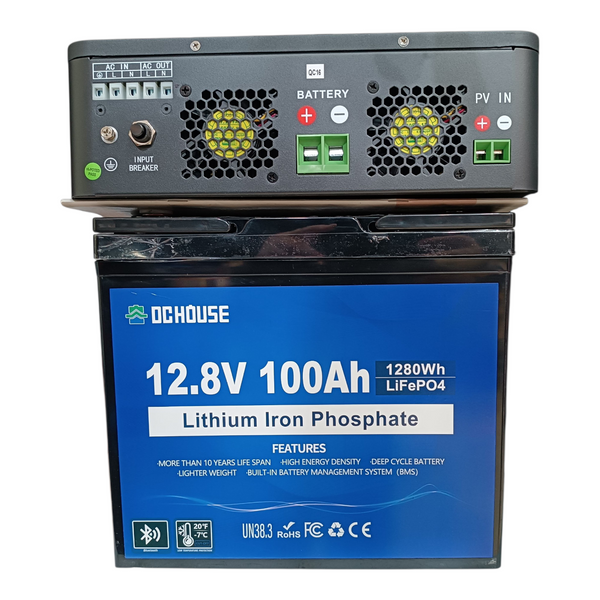

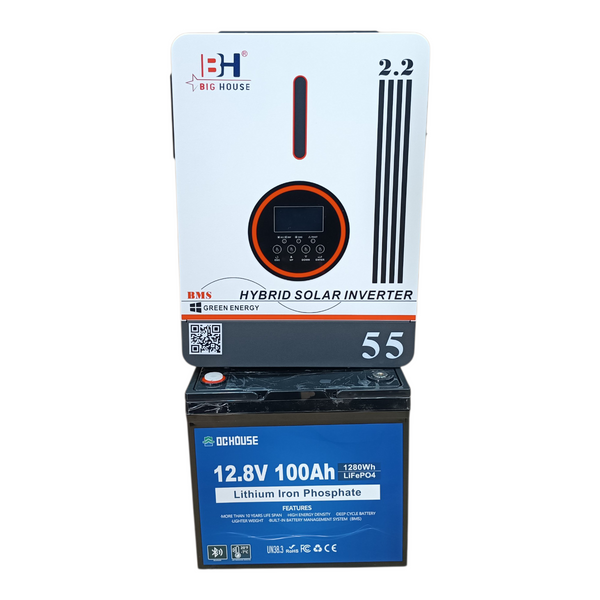

Особенности аккумуляторной системы 12 В
Аккумулятор в комплект не входит. Это позволяет подобрать батарею с требуемой ёмкостью и получить необходимое время автономной работы. Однако при выборе важно учитывать не только количество ампер-часов, но и допустимый ток разряда.

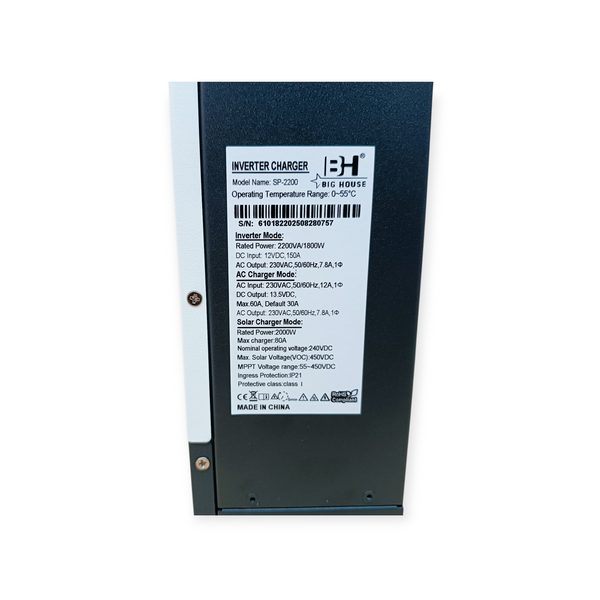

Согласно данным производителя, вход постоянного тока рассчитан на 12 В и ток до 150 А. При работе инвертора с высокой нагрузкой через аккумуляторные кабели проходит очень большой ток. Поэтому батарея, её BMS, клеммы, соединительные провода и защитный автомат должны соответствовать реальной мощности системы.
Для LiFePO4-аккумулятора необходимо проверить допустимый постоянный ток разряда BMS. Батарея большой ёмкости с маломощной BMS может отключиться при подключении серьёзной нагрузки, даже если уровень заряда остаётся высоким.
Если используются свинцово-кислотные, AGM или GEL-аккумуляторы, нужно учитывать падение напряжения под нагрузкой и ограничение допустимой глубины разряда. Конкретный тип батареи и зарядные параметры следует выбирать по инструкции производителя аккумулятора.
Несколько аккумуляторов можно соединять параллельно только при одинаковом напряжении, модели, ёмкости и состоянии. Итоговое напряжение батарейной системы должно оставаться 12 В.
Зарядка аккумулятора от сети
Встроенное сетевое зарядное устройство выдаёт напряжение около 13,5 В. Максимальный зарядный ток составляет 60 А, а стандартное заводское значение — 30 А.
Зарядный ток должен соответствовать типу и ёмкости аккумулятора. Завышенное значение может привести к нагреву и ускоренному износу батареи, а слишком низкое — заметно увеличить продолжительность полного заряда.
Перед изменением настроек необходимо проверить максимальный зарядный ток, указанный производителем аккумулятора или его BMS.
Подключение солнечных панелей
Солнечный контроллер SP-2200 рассчитан на массив мощностью до 2000 Вт. Его основные параметры:
- диапазон MPPT — 55–450 В DC;
- номинальная рабочая точка массива — около 240 В DC;
- максимальная напряжение холостого хода — 450 В DC;
- максимальный входной ток PV — 10 А;
- максимальный ток зарядки аккумулятора от MPPT — 80 А;
- максимальная эффективность контроллера — до 98%.
Параметры 10 А и 80 А относятся к разным участкам системы: 10 А — это допустимый ток на высоковольтном входе солнечных панелей, а 80 А — максимальный зарядный ток на стороне аккумулятора.
Для запуска MPPT напряжение солнечного стринга должно быть выше 55 В. Поэтому одиночная низковольтная панель 12 или 24 В обычно не подходит. Панели объединяются последовательно с учётом их рабочего напряжения, тока и показателя Voc.
Суммарное напряжение холостого хода нельзя рассчитывать вплотную к пределу 450 В: при снижении температуры Voc солнечных модулей увеличивается. Необходимый запас должен определить специалист при проектировании массива.
Солнечный вход является высоковольтным. Монтаж панелей, DC-автоматов, предохранителей, ограничителей перенапряжения и заземления должен выполнять квалифицированный электрик.
Подключение газового котла
Чистая синусоида позволяет использовать SP-2200 для большинства совместимых газовых котлов. Перед подключением нужно сложить мощность котла, циркуляционного насоса и дополнительной автоматики, а также проверить их пусковое потребление.
Фазозависимые котлы могут предъявлять требования к расположению фазы, нейтрали и защитного заземления. Если при работе от аккумулятора котёл не распознаёт пламя или показывает ошибку, необходимо проверить схему нейтрали. Самостоятельно объединять нейтраль и заземление без понимания схемы системы нельзя.
Монтаж и защита
Инвертор предназначен для настенной установки в сухом помещении. Степень защиты корпуса — IP21, поэтому устройство нельзя размещать под дождём, в запылённой мастерской без защиты, рядом с источниками воды или в помещении с образованием конденсата.
Вокруг вентиляционных отверстий необходимо оставить свободное пространство для охлаждения. Устанавливать инвертор непосредственно над аккумулятором не рекомендуется.

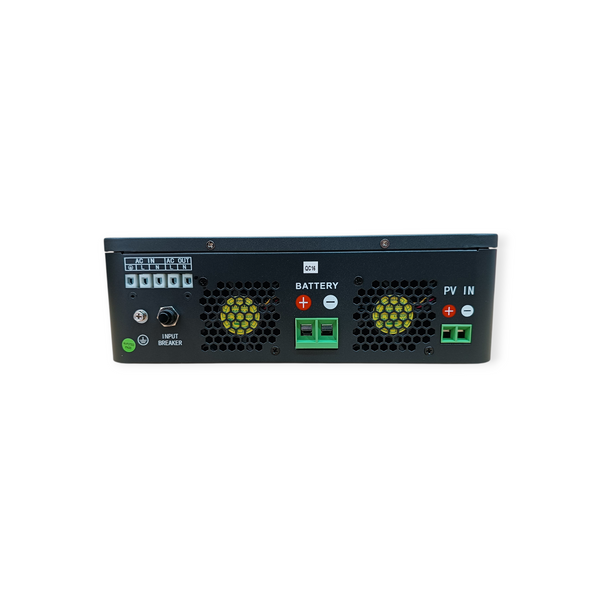

Из-за входного тока до 150 А следует использовать короткие медные кабели соответствующего сечения, качественные обжимные наконечники и отдельную защиту аккумуляторной линии. Сечение проводников и номинал предохранителя рассчитываются по длине кабеля и максимальной нагрузке.
Для безопасной работы корпус устройства должен быть подключён к защитному заземлению.
Какую технику не стоит подключать
- электрические плиты и мощные обогреватели;
- электрочайники, потребляющие более 1800 Вт;
- сварочные аппараты;
- компрессоры с большим пусковым током;
- мощный электроинструмент;
- насосы без предварительного расчёта запуска;
- оборудование, постоянно работающее на пределе возможностей инвертора.
Ответы на частые вопросы
1800 Вт или 2200 ВА — какая мощность является рабочей?
Максимальная продолжительная активная мощность составляет 1800 Вт. Значение 2200 ВА обозначает полную мощность и не должно восприниматься как 2200 Вт.
Какова пиковая мощность Big House SP-2200?
Производителем заявлена кратковременная перегрузочная способность 4400 ВА. Продолжительная работа с такой нагрузкой не допускается.
Входит ли аккумулятор в комплектацию?
Нет. Для работы от батареи необходимо отдельно приобрести аккумуляторную систему напряжением 12 В.
Можно ли использовать LiFePO4-аккумулятор?
Да, заявлена поддержка литиевых батарей и связь с совместимой BMS через RS485. Перед подключением необходимо проверить протокол BMS и настроить зарядные параметры.
Сколько солнечных панелей можно подключить?
Количество зависит от мощности, рабочего напряжения, тока и Voc конкретных панелей. Общая мощность массива — до 2000 Вт, диапазон MPPT — 55–450 В, ток входа — до 10 А, а суммарный Voc не должен превышать 450 В.
Есть ли в комплекте Wi-Fi?
Wi-Fi и оборудование дистанционного мониторинга обозначены как опция. Наличие модуля необходимо уточнять в комплектации конкретной поставки.
Купить Big House SP-2200 в магазине Weima
Big House SP-2200 подойдёт покупателям, которым нужен не обычный преобразователь напряжения, а основа полноценной резервной системы с аккумулятором и солнечными панелями. Модель сочетает мощность 1800 Вт, чистую синусоиду, MPPT-контроллер 80 А, зарядку от сети до 60 А и поддержку мониторинга.
Специалисты магазина Weima помогут рассчитать реальное потребление оборудования, подобрать аккумулятор 12 В, кабели, защитную автоматику и совместимую конфигурацию солнечных панелей. Доступна доставка по Украине и самовывоз в Харькове после согласования заказа.
Заказывайте Big House SP-2200 и создайте надёжную систему резервного питания для дома, офиса или мастерской.
